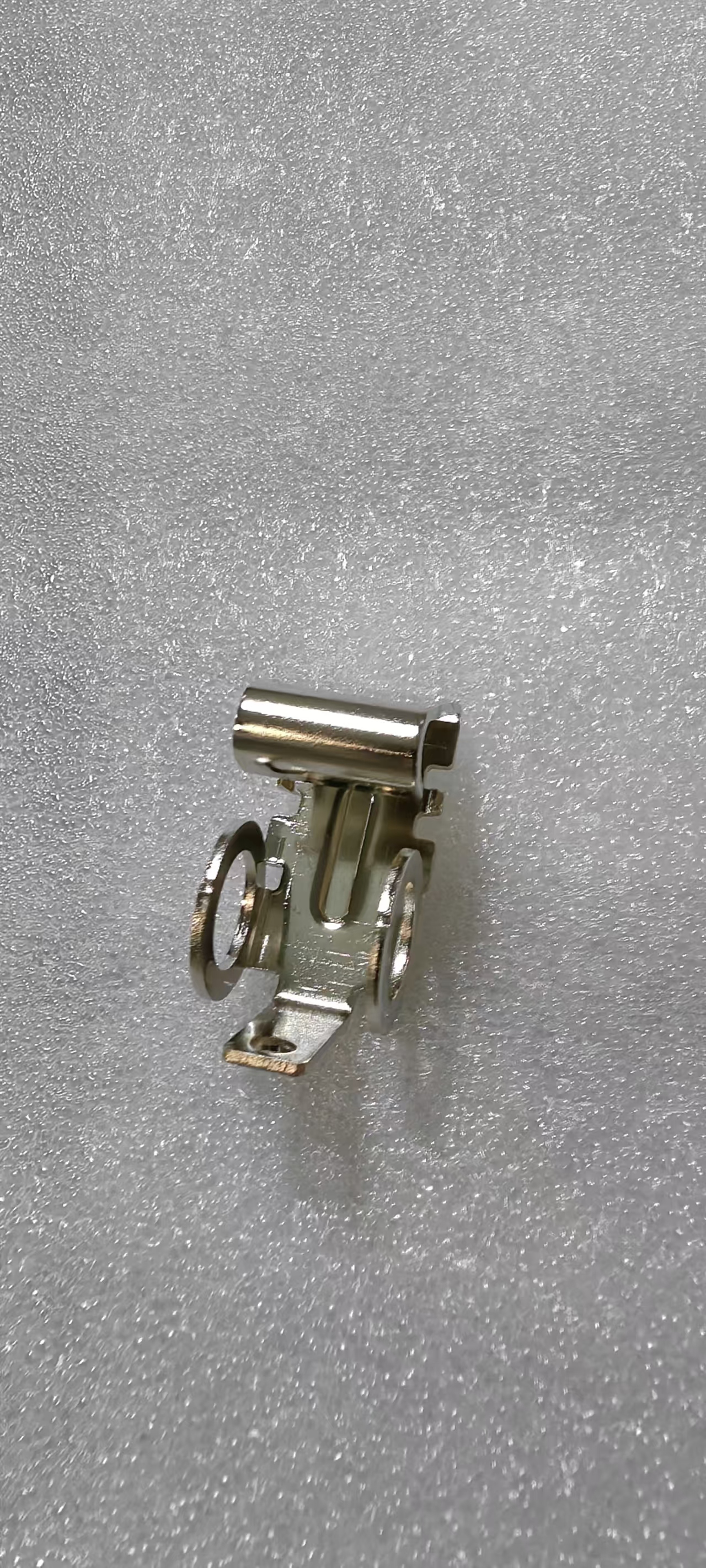

Matériau SUS304 de composant OEM personnalisé de soudage par emboutissage profond d'assemblage de support d'estampage d'acier inoxydable de qualité automobile

Cet ensemble de support d'estampage en acier inoxydable de qualité automobile est conçu pour les applications structurelles de véhicules exigeantes nécessitant une résistance à la corrosion, une résistance mécanique et une qualité constante dans des conditions de production à grand volume. Fabriqués à partir d'acier inoxydable austénitique SUS304 (AISI 304) grâce à une combinaison de processus d'emboutissage profond, d'estampage de précision et de soudage robotisé, ces ensembles de supports offrent une durabilité exceptionnelle lors de plus de 1 000 heures de tests au brouillard salin neutre sans piqûres ni dégradation structurelle. Notre usine de fabrication certifiée IATF 16949:2016 exploite plus de 30 presses mécaniques et hydrauliques d'une capacité de 45 T à 400 T, avec des capacités de conception et de construction d'outils en interne permettant le développement rapide de prototypes grâce à une production en série à grande échelle. Chaque assemblage de support est soumis à une vérification dimensionnelle à 100 % à l'aide de machines à mesurer tridimensionnelles (MMT) et d'un scan 3D, avec des packages de documentation PPAP complets de niveau 3 disponibles pour la qualification de la chaîne d'approvisionnement de niveau 1 et OEM. Avec plus de 15 ans d'expérience au service des constructeurs automobiles mondiaux en Europe, en Amérique du Nord et au Japon, nous comprenons que la fiabilité des supports n'est pas seulement une question de précision dimensionnelle, mais aussi de stabilité des processus, de traçabilité des matériaux et de respect des délais de livraison, mesurés en taux de défauts PPM plutôt qu'en points de pourcentage.

• Intégration de l'emboutissage profond et de l'emboutissage progressif :Notre capacité combinée d'emboutissage profond et d'emboutissage progressif permet de former des géométries de supports tridimensionnelles complexes avec des profondeurs d'emboutissage allant jusqu'à 200 mm en un seul processus continu. L'étape d'emboutissage profond forme la géométrie principale de la coupelle ou de la coque tandis que les stations progressives ajoutent des perçages, des languettes, des brides et des fonctionnalités de montage. Cette approche intégrée élimine la manipulation secondaire, réduit l'empilement de tolérances cumulées et permet d'obtenir une répartition cohérente de l'épaisseur de paroi sur la section étirée du support.
• Sélection et traçabilité des matériaux de qualité automobile :L'acier inoxydable SUS304 offre une combinaison optimale de formabilité pour les opérations d'emboutissage profond (allongement de 38 à 45 %), de limite d'élasticité (205 MPa minimum) pour les exigences de charge structurelle et de teneur en chrome de 18 % pour une résistance supérieure à la corrosion dans les environnements de soubassement et de compartiment moteur. La traçabilité complète des matériaux, depuis le numéro de chaleur de l'usine jusqu'au code de lot d'assemblage fini, est maintenue dans notre système ERP, avec des certificats de test d'usine et des rapports d'analyse de composition fournis avec chaque expédition. Des qualités alternatives, notamment SUS301 pour les applications à retour élastique plus élevé, SUS316L pour les environnements riches en chlorures et SUS430 pour les supports non structurels sensibles aux coûts, sont disponibles sur demande.
• Intégration du soudage et de l'assemblage robotisés :Les cellules de soudage robotisées à six axes effectuent des opérations de soudage par points de précision, de soudage par projection et de soudage MIG pour intégrer plusieurs composants estampés dans des ensembles de supports prêts à installer. L'insertion des écrous et des goujons, le montage à pression des bagues et l'installation des inserts filetés sont effectués en ligne, offrant ainsi un support entièrement assemblé qui ne nécessite aucune opération secondaire dans l'usine d'assemblage du véhicule. La qualité de la soudure est vérifiée par une analyse de section destructive, des tests de pelage et une inspection non destructive par ultrasons sur la base d'un échantillonnage statistique conformément aux exigences de l'IATF 16949.
• Options avancées de traitement de surface :Les traitements de surface après soudage comprennent la passivation à l'acide nitrique selon la norme ASTM A967 pour améliorer la barrière naturelle contre la corrosion à l'oxyde de chrome, l'électropolissage pour obtenir une finition de surface Ra 0,4 μm pour des exigences cosmétiques ou de nettoyabilité, et un revêtement en poudre ou un revêtement électrophorétique (E-coat) pour une protection supplémentaire contre la corrosion dans des environnements de service sévères. Des tests au brouillard salin selon ASTM B117 sont effectués sur chaque lot de production pour vérifier l'intégrité du revêtement, avec une durée de test standard de 240 à 1 000 heures en fonction des exigences des spécifications du client.
• Système complet de gestion de la qualité :Notre système qualité certifié IATF 16949 intègre une planification avancée de la qualité des produits (APQP), un processus d'approbation des pièces de production (PPAP) jusqu'au niveau 3, une analyse des modes de défaillance et de leurs effets (FMEA), un contrôle statistique des processus (SPC) avec surveillance Cpk sur toutes les caractéristiques critiques et une analyse des systèmes de mesure (MSA) pour tous les équipements d'inspection. L'inspection annuelle de la configuration, les audits de processus et les audits de produits sont effectués selon les exigences spécifiques du client, avec des dossiers de documentation complets conservés pendant toute la durée de production de chaque programme de supports.
• Évolutivité flexible de la production :Depuis des prototypes de 100 pièces et des échantillons de pré-production utilisant un outillage souple jusqu'à des volumes de production annuels de plus de 500 000 pièces avec des matrices progressives entièrement durcies et des systèmes de transfert automatisés, notre infrastructure de fabrication s'adapte aux exigences de votre programme. Les systèmes de matrices à changement rapide permettent des changements SMED (Single-Minute Exchange of Die) en moins de 15 minutes, prenant ainsi en charge la flexibilité de production de modèles mixtes requise par les chaînes d'approvisionnement automobiles modernes JIT et JIS.

Les ensembles de supports d'estampage en acier inoxydable pour automobiles remplissent des fonctions critiques de structure, de montage et de renforcement sur plusieurs systèmes de véhicules. Dans les applications de châssis, notamment les supports de suspension, les supports de renfort de sous-châssis et les supports de système de direction, la combinaison d'une résistance élevée et d'une résistance à la corrosion garantit une intégrité structurelle à long terme sous charge dynamique et exposition au sel de déneigement. Les applications dans le compartiment moteur telles que les supports de montage d'alternateur, les supports de compresseur de climatisation et les plaques de montage d'ECU exigent une résistance à la température jusqu'à 800 °C dans les positions adjacentes à l'échappement, ce que l'acier inoxydable SUS304 fournit de manière fiable. Les supports de structure de carrosserie, y compris les renforts de charnières de porte, les renforts de montant B et les points de montage des barres de toit, bénéficient des caractéristiques de formabilité qui permettent des géométries tridimensionnelles complexes avec un retour élastique minimal. Les applications pour véhicules électriques représentent un segment en croissance, avec des supports de montage de blocs-batteries, des supports de boîtiers d'électronique de puissance et des supports de systèmes de gestion thermique nécessitant les propriétés non magnétiques et les caractéristiques d'isolation électrique des nuances d'acier inoxydable austénitique. Les supports de suspension du système d'échappement et les supports de montage du bouclier thermique exploitent la résistance à l'oxydation à haute température qui distingue l'acier inoxydable des alternatives en acier au carbone dans les environnements thermiques du soubassement.

Tous les ensembles de supports automobiles sont emballés dans des cartons ondulés cloisonnés sur mesure avec des inserts en mousse ou en pâte moulée pour éviter tout dommage par contact pièce à pièce pendant le transport. Les cartons sont palettisés sur des palettes en bois fumigées conformes à la NIMP-15 avec film étirable et protections de bord. Des solutions d'emballage consignées, notamment des supports de fardage personnalisés et des conteneurs en plastique pliables, sont disponibles pour les programmes de production à long terme afin de réduire les déchets d'emballage et les coûts logistiques unitaires. Chaque expédition comprend une documentation complète comprenant des certifications de matériaux avec traçabilité du numéro de chaleur, des rapports d'inspection dimensionnelle, des enregistrements de qualité des soudures, des certificats de traitement de surface et un certificat de conformité. L'étiquetage par code à barres ou par code QR avec le numéro de pièce du client, le numéro de lot et la quantité permet une réception et une gestion des stocks transparentes dans les installations du client. Le délai de production standard est de 15 à 25 jours ouvrables à compter de la passation de la commande, avec des options d'accélération d'urgence disponibles pour les situations d'approvisionnement critiques.
