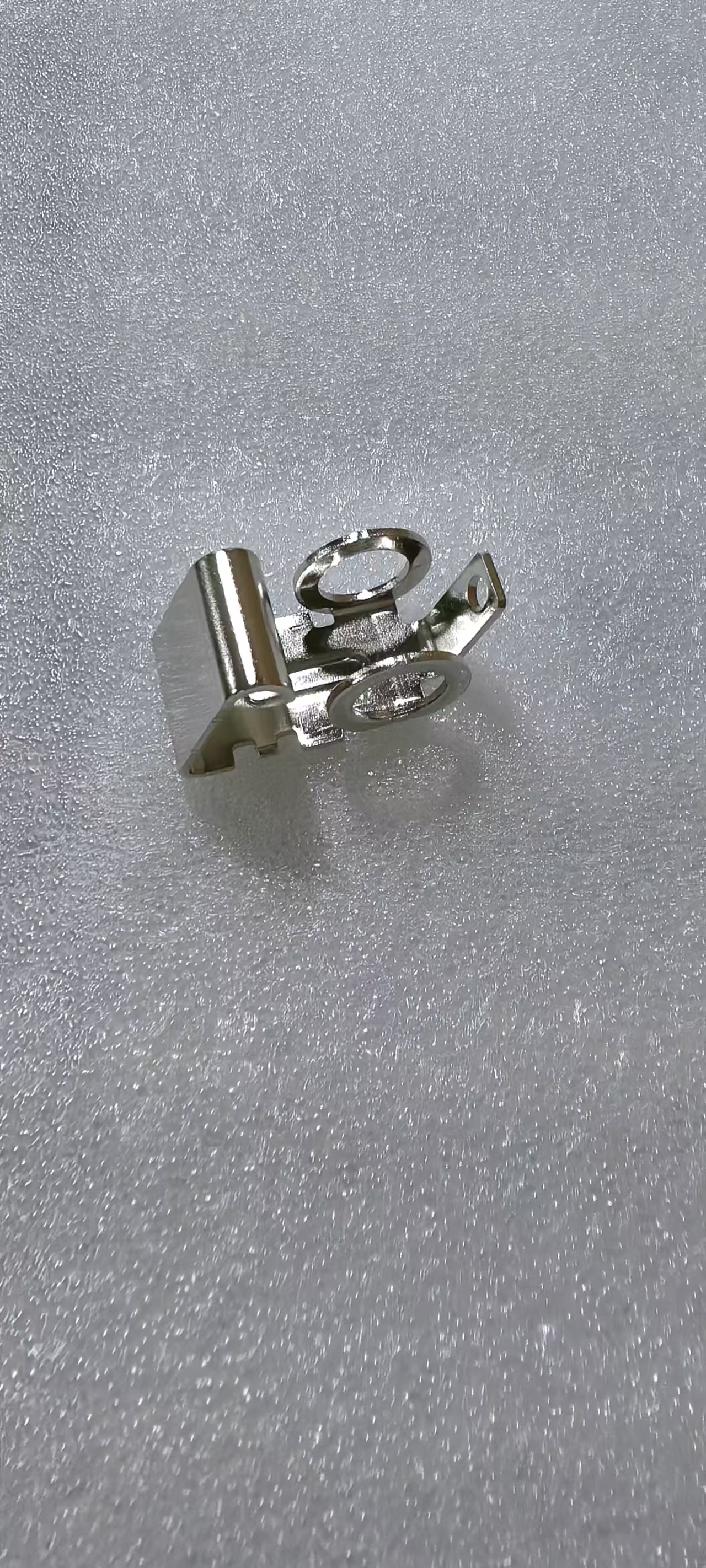

Étampage en laiton de précision Terminal de connecteur électronique Progressive Die High Speed Stamping OEM Personnalisé Tolérance ± 0,02 mm

Ce terminal de connecteur électronique de précision est fabriqué à l'aide d'une technologie avancée d'estampage à pression progressive,fournir une précision et une répétabilité exceptionnelles pour les applications d'interconnexion électronique à haut volumeFabriqués à partir de bande de laiton C2600/H65, ces bornes estampillées atteignent une tolérance dimensionnelle de ±0,02 mm à des vitesses d'estampage allant jusqu'à 400 coups par minute.L'approche du moulage progressif intègre le poinçonnage, des opérations de pliage, de formage et de fraisage en un seul processus continu, éliminant la manipulation secondaire et assurant une qualité constante sur des millions de pièces.Notre usine exploite plus de 30 presses de haute précision de 25 à 160 tonnes., avec des systèmes d'inspection visuelle in-die surveillant les dimensions critiques en temps réel pendant la production. Chaque lot de production est soumis à un contrôle statistique du processus avec Cpk ≥ 1.33 sur toutes les caractéristiques critiques pour la qualitéEn tant que fabricant leader de produits OEM pour l'estampage des métaux avec plus de 15 ans d'expérience au service des marques mondiales d'électronique,Nous comprenons que la fiabilité du terminal de connexion a une incidence directe sur les performances du produit final dans les applications critiques, y compris les ECU automobiles., des systèmes de contrôle industriels et de l'électronique grand public.

• Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées:Les matrices progressives multi-stations intègrent le perçage, la formation, la flexion et la découpage dans une bande d'alimentation continue, atteignant des taux de production allant jusqu'à 400 SPM tout en maintenant la cohérence dimensionnelle.La conception progressive de la matrice élimine la manipulation des pièces entre les étapes, réduisant les coûts de main-d'œuvre et les risques de qualité associés aux opérations de transfert manuel.
• Sélection de matériaux en laiton de précision:Le cuivre de cartouche C2600 (70% Cu, 30% Zn) offre une combinaison optimale de conductivité électrique à 28% IACS, une excellente formabilité pour des géométries de flexion complexes,et propriétés de ressort adaptées à la rétention de contactDes matières alternatives, dont le laiton à coupe libre C3604, le laiton jaune C2680 et le bronze phosphoré C5191 sont disponibles pour répondre aux exigences spécifiques en matière de conductivité et de force de ressort.
• Le revêtement et la finition de surface:Les capacités de galvanoplastie internes couvrent le placage en étain pour la soudurabilité, le placage en or sélectif pour les contacts de signal de haute fiabilité, le placage en argent pour les applications de connecteurs de puissance,et une plaque souterraine en nickel pour la barrière à la corrosionLa technologie de revêtement sélectif n'applique les métaux précieux que sur les zones de contact fonctionnelles, réduisant le coût des matériaux jusqu'à 60% par rapport au revêtement complet du corps.
• Assurance qualité sans défaut:L'inspection optique 100% automatisée à la sortie de la presse vérifie la précision dimensionnelle, les défauts de surface, la couverture du revêtement et la coplanarité.Chaque expédition comporte un rapport d'inspection détaillé avec les mesures du CMMLe PPAP de niveau 3 est disponible pour les clients automobiles.
• Service complet d'outillage:La salle d'outils interne avec CNC EDM, coupe de fil, broyage de surface et centres d'usinage CNC conçoit et construit des matrices progressives à partir de matériaux SKD11, DC53 et carbure.La durée de vie des moisissures varie de 1 à 5 millions de coups, selon l'épaisseur et la complexité du matériau.Les programmes de maintenance préventive et l'inventaire des pièces de rechange assurent une continuité ininterrompue de la production.
• Appui technique spécifique à l'application:Notre équipe d'ingénieurs DFM fournit un examen de conception gratuit, y compris la simulation de la force de ressort, le calcul de la force normale de contact, l'analyse de la force d'insertion/extraction et l'évaluation de la formabilité de l'estampage.Nous optimisons les géométries des terminaux pour réduire l'utilisation des matériaux et minimiser les déchets, réalisant généralement des économies de 15 à 30% en matière de matériaux grâce à l'optimisation de l'imbrication.
• Tailles de lot de fabrication flexibles:Des prototypes de 1 000 pièces utilisant des outils souples aux volumes de production mensuels de plus de 500 000 pièces avec matrices progressives durcies,Notre système de fabrication s'adapte aux exigences de votre cycle de vie de projet sans contraintes de commande minimales.

Ces bornes de connecteurs de précision sont utilisées pour diverses applications d'interconnexion électronique dans plusieurs industries.les bornes fournissent un contact électrique fiable avec des forces d'insertion optimisées pour l'intégrité du signal et l'ergonomie de l'assemblageLes applications électroniques automobiles, y compris les connecteurs d'ECU, les interfaces de capteurs et les bornes de câbles, bénéficient de la combinaison de la conductivité électrique, de la rétention mécanique des ressorts,et la durabilité environnementale fournie par le placage sélectif en or ou en étainSystèmes de commande industriels, unités de distribution d'énergieles équipements de réseaux intelligents utilisent ces bornes tamponnées pour les connexions de barres de bus à courant élevé où une résistance de contact constante est essentielle pour la gestion thermiqueLes appareils électroniques grand public tels que les smartphones, les tablettes et les appareils portables nécessitent des terminaux ultra-miniatures avec un diamètre aussi fin que 0,5 mm.qui est assurée par notre technologie de moulage progressive de précisionÉquipement d'infrastructure de télécommunications, y compris les connecteurs de la station de base, les modules RF,les émetteurs-récepteurs à fibre optique nécessitent des bornes estampillées avec un contrôle de coplanarité serré pour les processus d'assemblage en surface.

Tous les terminaux de connecteurs estampillés en laiton sont emballés dans des sacs antistatiques en PE avec dessiccant, placés dans des cartons ondulés de qualité export,et fixés sur des palettes en bois fumigées pour le transport maritime ou aérien de marchandises. L'emballage en rouleaux pour l'assemblage automatique du pick-and-place est disponible avec des spécifications de ruban adhésif personnalisées.Chaque expédition comprend une documentation complète comprenant les certificats d'essai de l'usine de matériaux, des rapports d'inspection dimensionnelle, des mesures XRF de l'épaisseur du revêtement, et un certificat de conformité.Système de gestion de la qualité certifié 2015 garantit une traçabilité complète du numéro de chaleur de la matière première au code du lot du produit fini. Des certificats de conformité SGS, RoHS et REACH sont fournis sur demande par un tiers.avec des commandes de production expédiées dans un délai de 15 à 25 jours ouvrables selon la quantité et l'état des outils.
